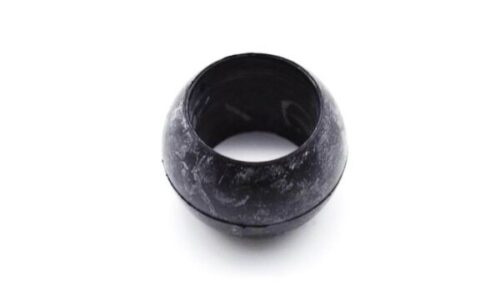

אטם כדורי B לנקודות אינסטלציה
אטם כדורי B לנקודות אינסטלציה – אטימה מעובה, גמישות זוויתית ומעבר קטרים בקופסאות ביקורת
בעת הקמת תשתית אינסטלציה חדשה או שיפוץ מערכת ניקוז, עולה הצורך לחבר צינורות פלסטיק בעלי קטרים שונים אל פתחי הכניסה של קופסת ביקורת מרכזית (קופסת מניפולד). מכיוון שצינורות הניקוז מגיעים מנקודות קצה שונות (כיור, מקלחון, מכונת כביסה, מזגן) ובשיפועים משתנים, ניסיון לדחוף צינור קשיח לתוך אטם שטוח רגיל או שימוש במתאמי פלסטיק קשיחים יוצר עומס מכני, מכופף את האטם וגורם לנזילת מים סמויה מתחת לריצוף.
אטם כדורי B מבית גולבי מעניק את הפתרון ההנדסי המדויק והבטוח ביותר: אטם גומי מעובה בעל גיאומטריה כדורית הפועל כמפרק גמיש ואטום, ומבצע בו-זמנית שתי פעולות חיוניות – כוונון זווית הצנרת והקטנת קוטר המעבר בנעילה הרמטית של 100%.

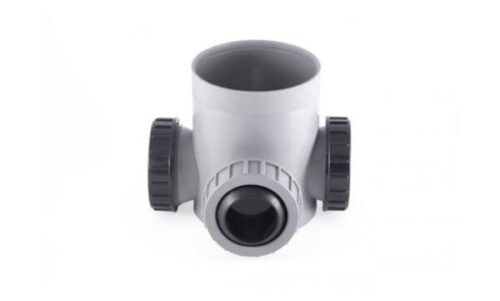

(להמחשה ויזואלית ברורה של אופן ההרכבה והשימוש בשטח, ניתן לעיין בתמונת ההדגמה בגלריה בראש העמוד וכן לצפות בסרטון ההדגמה המלא המצורף בהמשך הדף מטה).
יתרונות ומאפיינים הנדסיים של אטם כדורי B
מפרק כדורי לקביעת שיפוע וזווית מדויקים:
בזכות המבנה הכדורי החיצוני, האטם מסוגל להתכוונן ולהסתובב קלות בתוך תושבת קופסת הביקורת. תכונה זו מאפשרת לאינסטלטור לכוון במדויק את שיפוע הניקוז הנדרש (1.5%–2% למטר) ולחבר צינורות שאינם מגיעים בקו ישר לחלוטין, מבלי לפגוע באטימה ההיקפית.
גוף מעובה ומסיבי (סדרת B):
בהשוואה לאטמים סטנדרטיים דקים, דגם B מתאפיין בדופן גומי עבה וחזקה במיוחד. העובי המוגבר סופג רעידות ותזוזות קלות של הצנרת, מונע קריעה בעת החדרת הצינור ויוצר מחסום מים וריחות ביוב בלתי חדיר.
פתרון מעבר והקטנת קטרים במאמץ אפסי:
במקום להרכיב מתאמי פלסטיק חיצוניים שתופסים מקום יקר בתשתית הצפופה מתחת לריצוף, אטם כדורי B מבצע את המעבר בין הקטרים בתוך גוף האטם עצמו.
עמידות כימית ותרמית לתשתיות סמויות:
מיוצר מתרכובת גומי אלסטומרית צפופה ועמידה בפני מים רותחים, שומנים, סבונים, אקונומיקה וחומרי פתיחת סתימות, ומבטיח שקט נפשי לעשרות שנים מתחת לבלטות.
מפרט 2 המידות לבחירה (לפי קטרי הצינור המותאמים):
המידות מתייחסות לקוטר החיצוני הרחב (הנכנס לפתח הקופסה/הצינור הראשי) ולקוטר הפנימי הצר (הקולט את צינור הניקוז הנכנס):
גודל 50X32 מ”מ: הנקודה החיצונית הרחבה היא 50 מ”מ, והקוטר בנקודה הפנימית הצרה הוא 32 מ”מ (מותאם להקטנה וחיבור של צינור 32 מ”מ לתוך פתח/צינור 50 מ”מ).
גודל 40X60 מ”מ: מיועד למעבר מצינור או פתח בקוטר 60 מ”מ והקטנה ישירה לצינור ניקוז בקוטר 40 מ”מ.
(זקוקים לאטם כדורי במידות סטנדרטיות דקות יותר? עברו לעמוד המוצר התואם: אטם כדורי לתשתיות אינסטלציה).
מוצרים משלימים ואינסטלציה מומלצים באתר גולבי

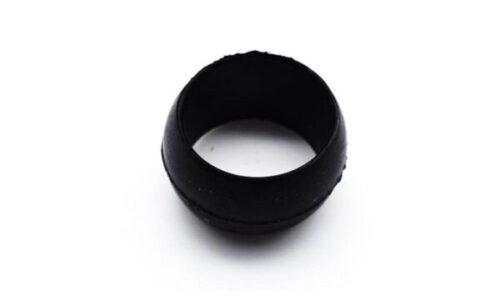

אטם כדורי לתשתיות אינסטלציה (דגם סטנדרטי) – לקביעת זווית הצנרת בקופסאות ניקוז מרובות ראשים במידות רגילות.
אטם חדירה לצנרת פלסטיק – לחיבור צינור ניקוז נוסף ישירות לדופן צינור ביוב קיים ללא חיתוך הקו.
גומייה למכסה ביקורת ביוב “4 (10 ס”מ) – אטם O-Ring לאטימה הרמטית של מכסה קופסת הביקורת ברצפה וחסימת ריחות.
מחבר גומי לצינור ניקוז מכונת כביסה ומזגן – מתאם 50 מ”מ לעיגון הצינור וחסימת ריחות ביוב בחדר שירות.
מחלקת אינסטלציה באתר גולבי – המגוון המלא של אטמים, מחברים ופתרונות ניקוז מקצועיים.
הוראות הרכבה נכונות צעד אחר צעד:
ניקוי הפתח וקצה הצינור: ודאו שפתח הכניסה בקופסת הביקורת נקי משאריות פלסטיק או חול, וכי קצה צינור הניקוז הנכנס חתוך בקו ישר ונקי מגרדים.
הכנסת האטם הכדורי: הכניסו את אטם כדורי B אל תוך פתח קופסת הביקורת או הצינור הרחב, וודאו שהשפה ההיקפית שלו יושבת ישרה ושלמה.
סיכוך והחדרת הצינור: מרחו מעט סבון כלים נוזלי או חומר סיכוך ייעודי לצנרת על קצה הצינור הפנימי (32 מ”מ או 40 מ”מ) ועל פנים הגומייה. החדירו את הצינור בלחץ מתון אל תוך מרכז האטם.
כוונון הזווית ובדיקת אטימות: כוונו את צינור הניקוז לשיפוע ולזווית המדויקת הנדרשת. לפני כיסוי הצנרת בריצוף, בצעו בדיקת מילוי מים והצפה כדי לוודא אטימות של 100%.
מפרט טכני ונתונים מובנים
להלן המאפיינים והנתונים הטכניים של אטם כדורי B לנקודות אינסטלציה:
| פרמטר | נתון ומפרט טכני |
| שם מסחרי ומקצועי | אטם כדורי B לנקודות אינסטלציה / אטם מעבר כדורי מעובה / Spherical Reducer Pipe Seal Model B |
| דגם | דגם B (דופן עבה ומסיבית) |
| ייעוד הנדסי | חיבור והקטנת קטרים של צינורות פלסטיק לקופסת ביקורת וקביעת זווית הצנרת |
| סוגי צנרת תואמים | צנרת פלסטיק לאינסטלציה וניקוז (PVC / פוליפרופילן) |
| מידה 1 לבחירה | 50X32 מ”מ (חיצוני רחב: 50 מ”מ | פנימי צר: 32 מ”מ) |
| מידה 2 לבחירה | 40X60 מ”מ (מעבר והקטנה מצינור קוטר 60 מ”מ לצינור קוטר 40 מ”מ) |
| חומר ייצור | גומי אלסטומרי עבה ואיכותי עמיד במים חמים, שומנים וכימיקלים |
| יחידת מכירה | יחידה בודדת לפי המידה הנבחרת |
