ציר קפיצי לארון פינתי קרוסלה
ציר לארון פינתי קרוסלה (165 מעלות) – הנדסה מתקדמת לתנועה חלקה וגישה מלאה לפינת המטבח

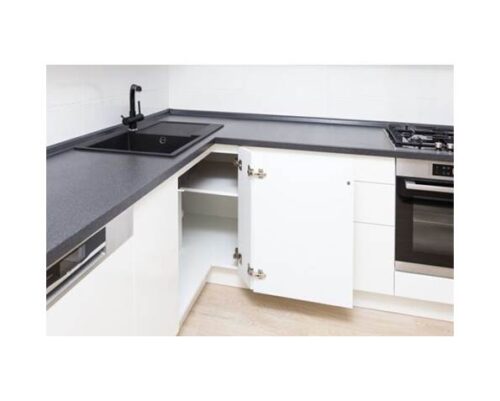

ארון פינתי תחתון במטבח הוא אחד מפתרונות האחסון החשובים ביותר לניצול חלל “מת”, וברוב המקרים מותקן בו מתקן קרוסלה מסתובב של 3/4 או חצי עיגול עבור סירים וקערות כבדות. כדי לאפשר גישה לקרוסלה, חזית הארון מורכבת משתי דלתות הניצבות זו לזו ב-90 מעלות במצב סגור.
כאשר פותחים את הארון, שתי הדלתות חייבות לזוז יחד הצידה: הציר הראשי המחבר את הדלת הראשונה אל דופן הארון נושא את מלוא המשקל והמומנט של שתי הדלתות גם יחד. ציר 90 מעלות רגיל פשוט יחסום את פתח הארון וימנע מהקרוסלה להסתובב.
ציר לארון פינתי קרוסלה מבית גולבי תוכנן במיוחד לאתגר מורכב זה:

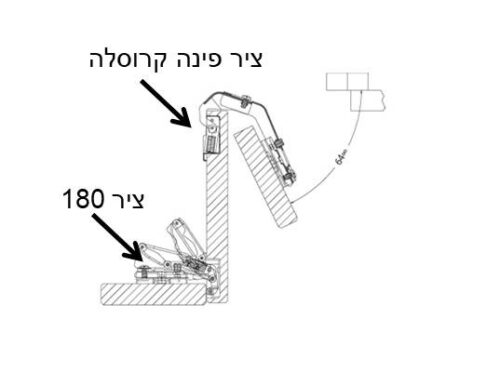

פתיחה רחבה של 165 מעלות בשני שלבים: המבנה הרב-מפרקי המתוחכם מאפשר לדלת הראשית להיפתח בזווית רחבה של עד 165 מעלות, כשהיא מושכת איתה את הדלת המשנית. זווית זו פותחת את פינת המטבח לחלוטין, ומאפשרת לסלסלות הקרוסלה להסתובב בחופשיות פנימה והחוצה ללא כל חיכוך בשולי הדלת.
מרווח תנועה מבוקר (Zero Intrusion): בעת הפתיחה, זרוע הציר מקדמת את גוף הדלת מעט קדימה ומייצרת מרווח צר ומדויק מול דופן הארון. תנועה זו מונעת פגיעה בקנטים של לוחות הפורמייקה ומבטלת שפשופים.
הנדסת 3 חלקים עם חיבור קליפס מהיר (Clip-On):
תושבת בסיס: מקובעת לדופן הארון בעזרת ברגי סיבית ומפזרת את העומס על גבי לוח העץ.
גוף הציר וכוסית: מורכבים בקדח ה-35 מ”מ שבדלת הארון.
זרוע מקשרת עם מנגנון קליפס: מחברת בין הציר לתושבת בנקישה קפיצית יציבה. מנגנון זה מאפשר להסיר את כל מערך הדלתות בשניות (לצורכי ניקיון יסודי או תחזוקת הקרוסלה) ולהחזירן בלחיצה, מבלי לאבד את נתוני הפילוס והכיוונון.
עמידות מתכתית לחלודה ולעומס כפול: היות והציר נושא עומס כבד פי שניים מציר רגיל, הוא מיוצר מפלדה מחוזקת בעובי דופן עבה עם ציפוי ניקל איכותי המונע חלודה בסביבת המטבח הלחה, ומתאים לדפנות בעובי של 18 מ”מ ומעלה.
פילוס וכיוונון עדין: כולל ברגים אינטגרליים ליישור תלת-ממדי של הדלת (גובה, עומק וזווית צדדית) להשגת קו חיבור מושלם וישר במפגש הפינתי.
מוצרים משלימים לארונות מטבח ופרזול באתר גולבי
ציר לארון 180 מעלות (פתיחה רחבה כ-170°) – פתיחה רחבה לארונות עליונים ומגירות פנימיות.
ציר טריקה שקטה לארונות מטבח (35 מ”מ) – עם בוכנה הידראולית אינטגרלית לסגירה חרישית.
מקדח לצירים 35 מ”מ (פורסטנר/פרפר) – לקידוח מגרעת כוסית מדויקת בדלתות עץ.
רגל לצוקל לארונות מטבח (מתכווננת 10–12 ס”מ) – רגליות פילוס מחוזקות מפלסטיק כולל קליפסים לצוקל.
הוראות הרכבה ופילוס צעד אחר צעד (התקנה לארון קרוסלה):

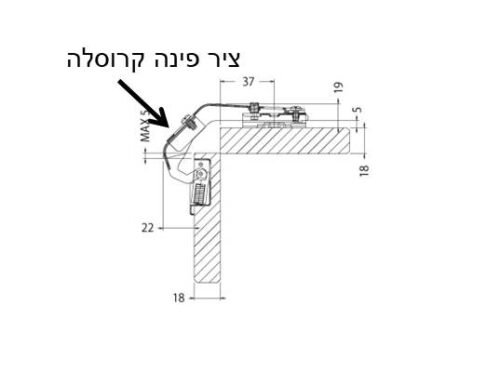

הכנת הקדח בדלת הראשית: הציר מתחבר לקדח כוסית סטנדרטי בקוטר 35 מ”מ בדלת הראשית של הארון הפינתי (בדקו שדופן הארון הינה בעובי 18 מ”מ ומעלה לנשיאה יציבה).
התקנת ראש הציר בדלת: השקיעו את כוסית הציר לתוך המגרעת בדלת, יישרו אותה בקו ניצב לקנט והבריגו 2 ברגי סיבית מחוזקים דרך חורי האוזניים.
חיבור תושבת הבסיס לגוף הארון: קבעו את תושבת הבסיס לדופן הפנימית של ארון הפינה באמצעות ברגי סיבית מותאמים.
חיבור מהיר בקליפס (Clip-On): הצמידו את זרוע הציר מעל תושבת הבסיס ולחצו על חלקה האחורי – מנגנון הקליפס יינעל בנקישה קפיצית חזקה ומאובטחת.
פילוס ויישור מרווחי הפינה:
ימינה/שמאלה ועומק: השתמשו בברגי הכיוונון שעל גבי זרוע הציר כדי לוודא ששתי הדלתות נסגרות בקו פינה ישר ואחיד של 90 מעלות.
בדיקת סיבוב הקרוסלה: פתחו את שתי הדלתות לרווחה עד לזווית של 165 מעלות וסובבו את הקרוסלה – ודאו שהסלסלות עוברות בחופשיות ללא שום מגע בדלתות.
מפרט טכני ונתונים מובנים
להלן המאפיינים והנתונים הטכניים של ציר לארון פינתי קרוסלה:
| פרמטר | נתון ומפרט טכני |
| שם מסחרי ומקצועי | ציר לארון פינתי קרוסלה / ציר פינתי 165° / Corner Cabinet Pie-Cut Carousel Hinge |
| זווית פתיחה מקסימלית | כ-165 מעלות (פתיחה רחבה מיוחדת לארונות פינה) |
| מנגנון חיבור לדופן | קליפס תפיסה מהיר (Clip-On) לפירוק והרכבה קלים ללא פירוק ברגים |
| מבנה הציר | מערך 3 חלקים: תושבת בסיס + גוף ציר כוסית + זרוע מקשרת |
| קוטר קדח כוסית בדלת | 35 מ”מ סטנדרטי |
| עובי דופן מינימלי מומלץ | 18 מ”מ ומעלה (להבטחת עיגון יציב תחת עומס שתי דלתות) |
| חומר מבנה וגימור | פלדה מחוזקת עבה בציפוי אל-חלד איכותי עמיד בלחות ובלאי |
| אמצעי קיבוע | ברגי סיבית מותאמים לעץ סנדוויץ’, סיבית ו-MDF |
| אפשרויות פילוס | ברגי כיוונון מובנים לכיול תלת-ממדי (גובה, עומק וזווית צדדית) |
| תכולת הערכה | גוף ציר 165° + תושבת בסיס ייעודית לארון פינתי |
