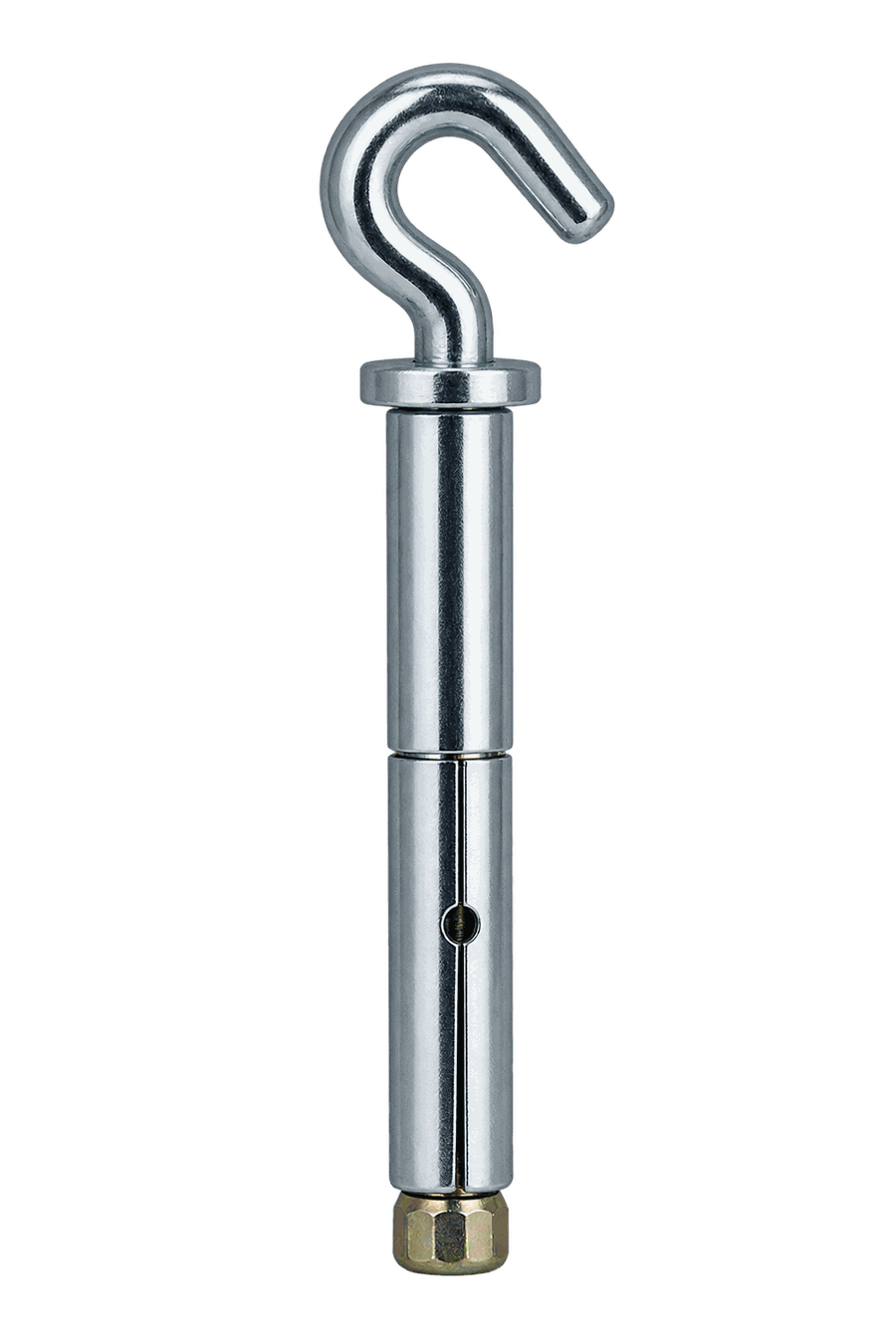

עוגן ג’מבו לונג פתוח

תיאור

עוגן ג’מבו לונג פתוח – וו פתוח לעיגון עמוק בבטון לתלייה והורדה תדירה של משאות וכבלים דרך שכבות חיפוי.

בתליית גופי תאורה תעשייתיים, עציצים כבדים, שרשראות מתכת ומתקני תלייה מתקרות או מקירות בטון, נתקלים לעיתים קרובות בשכבת טיח עבה, שכבת בידוד או חיפוי אבן המרחיקים את נקודת העיגון מהבטון המוצק. במצבים כאלו, עוגן ג’מבו קצר עלול להתרחב בשכבת הטיח החיצונית ולהישלף תחת עומס. עוגן ג’מבו לונג וו פתוח (ג’מבו ארוך כפול) פותח במיוחד כדי לחצות את שכבות החיפוי ולהבטיח ששרוול הפלדה יינעל עמוק בתוך הבטון המזוין.

ראש הוו הפתוח (וו סימן שאלה) מעניק יתרון תפעולי מנצח: הוא מאפשר להלביש, לתלות, להוריד ולהחליף את הפריטים התלויים באופן שוטף, ללא צורך בפתיחת ברגים, שאקלים או מחברים נוספים.

איך עובד מנגנון העיגון של ג’מבו לונג וו פתוח?

1. חדירה לעומק הבטון: גוף העוגן ארוך כמעט פי שניים מדיבל ג’מבו סטנדרטי, מה שמאפשר לו לעבור כל חיפוי ולהגיע ללב היציקה.

2. התרחבות שרוול פלדה: כאשר מהדקים את האום שמתחת לוו הפתוח, האום הקוני הפנימי נמשך קדימה ומרחיב את שרוול המתכת בלחץ רדיאלי אדיר כנגד דפנות הקדח בבטון.

3. תלייה והסרה חופשית: ראש הוו הפתוח מאפשר להשחיל לולאת כבל, שרשרת מתכת או מתלה עציץ ישירות על גבי הוו, ולהסירם בקלות לצורכי ניקיון, טיפול או תחזוקה.

המוצר מיועד באופן בלעדי לשימוש בקירות ובתקרות בטון יצוק ואבן קשה מלאה בלבד (אינו מתאים לגבס, בלוק חלול או איטונג).

אם אתם מחפשים בורג ג’מבו רגיל באורך סטנדרטי לחיבור ישיר של קונסטרוקציות, בקרו בעמוד בורג ג’מבו

2 מידות קוטר קידוח בבטון והתאמת עומסים

• מידה 5/16 אינץ’ (ג’מבו לונג 5/16 פתוח):

  • קוטר קידוח נדרש בבטון: 11 מילימטר.

  • שימושים מומלצים: תליית גופי תאורה כבדים, כבלי מתיחה, מתקני כביסה, עציצים גדולים ורשתות הצללה.

• מידה 3/8 אינץ’ (ג’מבו לונג 3/8 פתוח):

  • קוטר קידוח נדרש בבטון: 13 מילימטר.

  • שימושים מומלצים: עומסי משא כבדים במיוחד, שרשראות ברזל, מתקני הרמה קלים וציוד תעשייתי הדורש הסרה תדירה.

מדריך התקנה צעד-אחר-צעד לעוגן ג’מבו לונג פתוח

1. קידוח עמוק וישר: קודחים חור בבטון בקוטר המתאים (11 מ”מ או 13 מ”מ). עומק הקידוח חייב להתאים לאורכו המלא של הג’מבו הארוך. הקפידו להחזיק את הפטישון ישר כדי למנוע הרחבה של פי החור.

2. ניקוי אבק קידוח: מנקים את החור היטב משאריות אבק ושבבי בטון.

3. החדרה ישרה ומלאה: מחדירים את הג’מבו בעזרת דפיקות פטיש קלות ועדינות במלואו עד הסוף (עד לבסיס האום של הוו).

4. הידוק ונעילה: מהדקים את האום בעזרת מפתח ברגים מתאים עד לנעילת חיכוך קשיחה ומוחלטת של שרוול הפלדה בתוך הבטון.

שימושים מרכזיים ויתרונות עוגן ג’מבו לונג פתוח

• תאורה ואוורור: תליית גופי תאורה תעשייתיים, פעמונים ומאווררים מתקרות בטון גבוהות.

• צמחייה ועציצים: תליית סלסלות עציצים כבדות במרפסות ובחצרות עם אפשרות להורדה נוחה להשקיה.

• כבילה ומתיחה: תפיסת כבלי פלדה ושרשראות מתיחה לסככות ומפרשי צל.

• מבנה פלדה מגולוונת: הגנה מקסימלית מפני חלודה וקורוזיה בתנאי חוץ ופנים.

מפרט טכני ונתונים מובנים

להלן המאפיינים והנתונים הטכניים של עוגן ג’מבו לונג פתוח:
