עוגן ג’מבו וו סגור

תיאור

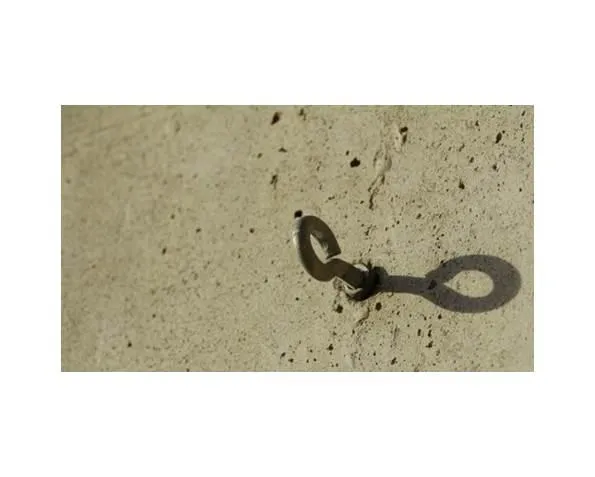

עוגן ג’מבו וו סגור (ג’מבו לולאה / טבעת עין) – עיגון בטיחותי אולטימטיבי למשאות כבדים בתקרות ובקירות בטון.

כאשר מתקינים מתקנים התלויים באוויר הנושאים משקל אדם, משאות כבדים או אלמנטים הנמצאים בתנועה מתמדת (כגון ערסלים, נדנדות, ציוד אימון וכבלי מתיחה), אין מקום לפשרות בטיחותיות. וו פתוח עלול לאפשר ללולאה להחליק החוצה בעת רפיון רגעי או טלטול עז. עוגן ג’מבו וו סגור (ג’מבו טבעת) מעניק סגירה היקפית מלאה ומונע כל סיכוי לנפילה או החלקה של המתקן התלוי.

העוגן מיוצר מפלדה מחוזקת ועמידה בציפוי אבץ מגולוון המגן מפני קורוזיה. המוצר מיועד באופן בלעדי לשימוש בקירות בטון, תקרות בטון יצוק ואבן מלאה (אינו מתאים לקירות איטונג, בלוקים חלולים או גבס).

איך עובד מנגנון העיגון של ג’מבו וו סגור?

1. שרוול התפשטות מפלדה: גוף הבורג עטוף בשרוול מתכת מחורץ, שבקצהו הפנימי יושב אום קוני (קונוס התפשטות).

2. התרחבות בלחץ עצום: לאחר החדרת העוגן במלואו לקדח, הידוק האום החיצוני שמתחת לטבעת מושך את האום הקוני לתוך השרוול. פעולה זו מרחיבה את שרוול הפלדה בלחץ אדיר כנגד דפנות הבטון.

3. חיבור מודולרי מהיר ובטוח: ראש הלולאה מאפשר לחבר אליו כבלי מתכת, שאקלים מסיביים, חבלים או קרבינות (לולאות בטיחות) המאפשרות תלייה והורדה קלה ומהירה של החפץ בכל עת.

אם אתם מחפשים עוגן בעל ראש וו פתוח לתלייה מהירה של שרשראות ותאורה, בקרו בעמוד עוגן ג’מבו וו פתוח או במחלקת דיבלים באתר גולבי.

5 מידות קוטר קידוח בבטון והתאמת עומסים

• מידה 3/16 אינץ’ ומידה 1/4 אינץ’: דורש קוטר קידוח של 9 מ”מ – מתאים לגופי תאורה תלויים, עציצים, כבלי תקשורת ורשתות נוי.

• מידה 5/16 אינץ’: דורש קוטר קידוח של 11 מ”מ – מתאים לכבלי הצללה, מתלי כביסה כבדים וציוד תעשייתי.

• מידה 3/8 אינץ’: דורש קוטר קידוח של 13 מ”מ – מתאים לתליית נדנדות ילדים, ערסלים, שקי איגרוף ורצועות TRX.

• מידה 1/2 אינץ’: דורש קוטר קידוח של 16 מ”מ – מיועד לעומסי ענק, מתקני הרמה, מבני פלדה וציוד קונסטרוקטיבי כבד.

מדריך התקנה וכללי בטיחות קריטיים

1. קידוח ישר ומדויק: בעת הקידוח בפטישון, הקפידו להחזיק את כלי העבודה בזווית ישרה של 90 מעלות לקיר או לתקרה, כדי למנוע הרחבה אלכסונית ועיוות של הקדח.

2. ניקוי הקדח: שאבו או נשפו את אבק הקידוח מתוך החור.

3. החדרה מלאה עד הסוף (כלל ברזל!): נועצים את הג’מבו בעזרת דפיקות פטיש קלות במלואו עד לראש הג’מבו (האום החיצוני). החדרה חלקית היא מסוכנת ביותר ועלולה לגרום לשבירת הבורג או לשליפתו תחת עומס.

4. הידוק סופי: מהדקים את האום באמצעות מפתח מתאים עד לנעילת חיכוך קשיחה ומוחלטת של העוגן בתוך הבטון.

שימושים מרכזיים ויתרונות עוגן ג’מבו וו סגור

• מתקני כושר וספורט: תלייה בטוחה של שקי אגרוף, טבעות התעמלות ורצועות אימון.

• פנאי וילדים: עיגון נדנדות, סולמות חבלים וערסלים מתקרות בטון.

• הצללה ותשתיות חוץ: עיגון מותחנים וכבלי פלדה למפרשי צל רחבים.

• נעילה בטיחותית: אפס סיכון להחלקת הרצועה או הוו מגוף העוגן.

מפרט טכני ונתונים מובנים

להלן המאפיינים והנתונים הטכניים של עוגן ג’מבו וו סגור:
